• Principe acoustique : Résonnateur à charge symétrique
Le résonnateur à charge symétrique (dite aussi charge passe-bande ou charge Kelton), consiste à utiliser une enceinte munie d'une cloison interne divisant le volume en deux, sur laquelle est monté le haut-parleur. Ce dernier est donc soumis à une charge acoustique aussi bien sur sa face avant que sur sa face arrière. Généralement le volume se trouvant sur sa face avant comporte un évent et c'est par cet évent que s'effectue l'émission sonore. Le volume arrière est presque toujours clos mais des formules plus complexes sont possibles.
Typiquement ce type d'enceinte présente une réponse similaire à celle d'un filtre passe-bande, d'où son nom. Elle est assez fréquemment utilisée pour les caissons de grave car elle offre un filtrage acoustique naturel rendant moins nécessaire un filtrage électronique.
Cylindre support de bobinage en kapton
Bobine en ruban plat aluminium
Traitement au polypropylène liquide
Amortissement au ferrofluide
Caractéristiques
Unités
Valeurs
Puissance nominale
W
50
Puissance maximale
W
120
Bande passante
Hz
700-6000
Niveau d'efficacité caractéristique
dB
93
Diamètre nominal hors tout
mm
160
Diamètre bobine mobile
mm
50
Diamètre ouverture baffle
mm
125
Introduction dans l'entrefer
gauss
12 600
Flux dans l'entrefer
Maxwells
28 000
Énergie magnétique du moteur
WS-1
0,657
Facteur de force
NA-1
7,9
Hauteur du bobinage
mm
4
Hauteur de l'entrefer
mm
5
Masse de l'aimant
g
850
Masse équipage mobile
g
3,2
Masse du haut parleur
g
1 960
Impédance nominale
Ω
8
Fréquence de résonance
Hz
220
Facteur de qualité mécanique
Qms
5,1
Facteur de qualité électrique
Qes
1,7
Facteur de qualité total
Qts
0,57
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
180
- Bas médium : 21 cm à membrane polypropylène
- Boomer : 27 cm 3A - W150
Caractéristiques
Unités
Valeurs
Puissance nominale
W
150
Puissance maximale
W
200
Bande passante
Hz
25-2000
Niveau d'efficacité caractéristique
dB
93
Diamètre nominal hors tout
mm
295
Diamètre bobine mobile
mm
38
Diamètre ouverture baffle
mm
234
Introduction dans l'entrefer
gauss
14 200
Flux dans l'entrefer
Maxwells
102 000
Énergie magnétique du moteur
WS-1
0,620
Facteur de force
NA-1
11,87
Hauteur du bobinage
mm
14
Hauteur de l'entrefer
mm
6
Masse de l'aimant
g
850
Masse équipage mobile
g
18
Masse du haut parleur
g
2 800
Impédance nominale
Ω
8
Fréquence de résonance
Hz
40
Facteur de qualité mécanique
Qms
3,43
Facteur de qualité électrique
Qes
1,77
Facteur de qualité total
Qts
0,42
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
180
• Dimensions (H x L x P) : 126 x 37 x 50 cm
• Poids unitaire : 45 kg

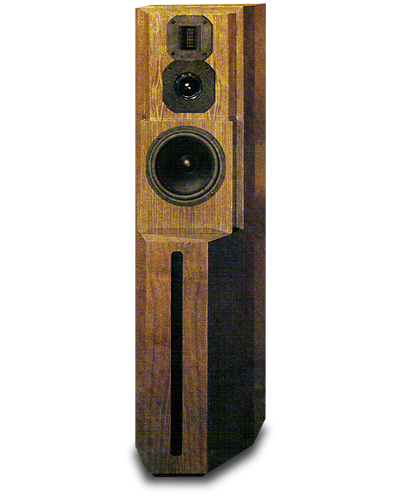

La charge arrière du résonnateur est close, la charge avant rayonne par l'évent laminaire vertical.
La forme de l'enceinte résulte d'études acoustiques approfondies sur la directivité. Les formes choisies respectent à la fois la mise en phase totale (y compris basse dont l'évent est 12 cm en avant du médium) et l'omnidirectionalité permettant une aération maximum de la reproduction.
Art & Acoustique Appliquée
