• Principe acoustique : Asservissement de pression
Brevet 3A déposé le 30 novembre 1972 n° :
• 72 42 542 pour la France
• 209 390 pour le Canada
• 468 868 pour les USA
• 53 787/74 pour le Japon
Synthèse
L'asservissement de pression ou APF (Acoustic Pressure Feedback)
Le haut-parleur est un système mécanique qui engendre un son en se déplaçant. Ce déplacement est non linéaire (forme du haut-parleur, suspension, champs magnétique non uniforme) et le son est déformé. Aussi un haut-parleur ne peut reproduire des notes graves que s'il est enfermé dans une « boite » assez grande... En 1950 C.A. Briggs conseillait une enceinte en brique d'un mètre cube pour reproduire une pédale d'orgue de 16 pieds (32 Hz) !
Pour réduire ces dimensions fantastiques, les ingénieurs n'ont trouvé que des palliatifs (cavités, résonateurs, amortissements clos), mais avec ces systèmes le mouvement mécanique du haut-parleur n'est pas contrôlé, il est corrigé. Il y a fabrication de basses et non reproduction.
Messieurs Brette et Perrin, acousticiens français de l'Ecole Supérieure d'Electricité (E.S.E.), ont été les premiers en 1961 à proposer une enceinte à asservissement de pression, technique alors issue de l'aérospaciale. Plus tard la société PHILIPS a proposé l'enceinte « Motional Feedback » (ou M.F.B.) basée sur un accéléromètre piézoélectrique. En 1971, Monsieur Daniel Dehay, Président de la Société 3A, Ingénieur E.S.E., réussissait la mise au point industrielle de l'asservissement de pression des enceintes acoustiques.
Cette découverte non seulement supprime les déformations du haut-parleur mais permet aussi de réduire la taille des enceintes au strict minimum. Tous les mouvements mécaniques du haut-parleur sont contrôlés électroniquement (asservis), tel que dans l'automobile avec les servo-freins, la direction assistée, dans l'industrie avec les machines outils programmées par ordinateur, ou dans l'aéronautique où les gouvernes et volets des avions sont assistés.
Ainsi l'idée de base était de supprimer les coffrets sonores et de les remplacer par un amplificateur qui contrôle le mouvement du haut-parleur. Pour cela un capteur électronique enregistre les mouvements de la membrane et ordonne à l'amplificateur dans l'enceinte de corriger les déformations liées au déplacement du haut-parleur. Ce procédé permet d'atteindre des performances incroyables dans des coffrets miniatures : Bande passante linéaire de 30 à 40 000 Hz avec 20 dm³.
Les amplificateurs équipant les enceintes asservies 3A sont de conception industrielle. Tous les composants utilisés répondent aux normes professionnelles militaire (condensateurs électrolytiques ou au tantale, résistance à couche, circuits intégrés). Les circuits imprimés sont en verre epoxy, les transformateurs surdimensionnés sont imprégnés.
Chaque amplificateur est testé à la table vibrante pour éprouver les soudures et éviter les défauts de fabrication. Enfin, l'électronique est fiabilisée par 100 heures de fonctionnement à grande puissance (60 watts), permettant un déverminage des composants selon la technique des semi-conducteurs pour l'industrie spatiale.
La probabilité de panne de l'électronique est alors quasiment nulle.
Le système APF
1) - pont de vitesse
La vitesse est détectée par un système de pont de Maxwell, méthode connue pour mesurer les caractéristiques des haut-parleurs.
2) - calculateur analogique d'asservissement
Cet amplificateur à fonction de transfert Zm (impédance de rayonnement du haut-parleur) a été obtenu expérimentalement en comparant la pression acoustique réelle devant le haut parleur à la vitesse de déplacement de la bobine.
La composition vectorielle de ces deux grandeurs permet de déterminer la fonction en module et en phase. Un circuit électronique en rétroaction sur un amplificateur à très grand gain permet d'obtenir une image de Zm très fidèle.
La tension vitesse est appliquée à ce circuit et la tension de sortie est une simulation parfaite de la pression acoustique.
3) - Les résultats
L'amplificateur nécessaire pour la reproduction linéaire de 30 Hz est de 125 watts. La membrane du haut-parleur à cette fréquence se déplace de 2 cm pour une puissance électrique d'attaque de 5 watts, correspondant tout de même à un programme musical de 100 watts.
Ainsi, le système APF permet d'obtenir d'une enceinte miniature le même rendement dans le grave et l'extrême grave qu'avec des enceintes 15 à 20 fois plus volumineuses. La distorsion est extrêmement faible puisque difficilement mesurable à partir de 60 Hz. A 40 Hz, elle reste inférieure à 2%. Dans le même volume sans asservissement, une enceinte acoustique donnerait 8% de distorsion.
1 watt
30 Hz
40 Hz
50 Hz
80 Hz
100 Hz
250 Hz
Enceinte normale
18 %
7.8 %
5 %
3 %
1.9 %
2 %
Enceinte asservie de même volume
3 %
1.8 %
1.2 %
0.9 %
0.5 %
0.6 %
• Impédance d'entrée : 8 Ω
• Puissance nominale : 50 W
• Puissance de l'ampli intégré : 120 W
• Sensibilité (pour 1 W à 1 m) : 90 dB
• Courbe de réponse amplitude fréquence : 25 à 35 000 Hz
• Bande passante (±2 dB) : 35 à 30 000 Hz
• Fréquences de coupure : 400 - 5000 Hz

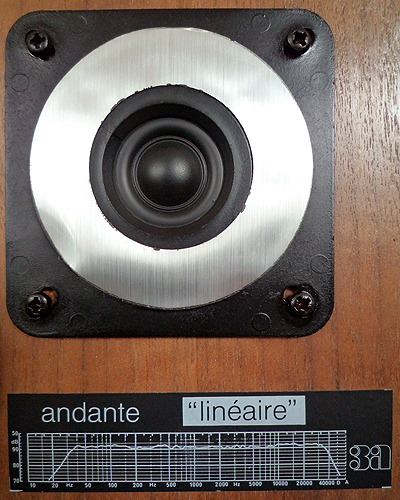

- Tweeter : à dôme 19 mm ITT - LPKH90-19-145FK
Dôme Mylar
Aimant clos
Caractéristiques
Unités
Valeurs
Puissance nominale
W
30
Puissance maximale
W
50
Bande passante
Hz
4000-25000
Niveau d'efficacité caractéristique
dB
90
Diamètre nominal hors tout
mm
118
Diamètre bobine mobile
mm
19
Diamètre ouverture baffle
mm
75
Introduction dans l'entrefer
gauss
14500
Flux dans l'entrefer
Maxwells
-
Énergie magnétique du moteur
WS-1
-
Facteur de force
NA-1
-
Hauteur du bobinage
mm
-
Hauteur de l'entrefer
mm
-
Masse de l'aimant
g
-
Masse équipage mobile
g
-
Masse du haut parleur
g
400
Impédance nominale
Ω
8
Fréquence de résonance
Hz
1500
Facteur de qualité mécanique
Qms
-
Facteur de qualité électrique
Qes
-
Facteur de qualité total
Qts
-
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
-
- Médium : à dôme 50 mm 3A - DS50
Caractéristiques
Unités
Valeurs
Puissance nominale
W
50
Puissance maximale
W
120
Bande passante
Hz
700-6000
Niveau d'efficacité caractéristique
dB
90
Diamètre nominal hors tout
mm
160
Diamètre bobine mobile
mm
50
Diamètre ouverture baffle
mm
125
Introduction dans l'entrefer
gauss
12 600
Flux dans l'entrefer
Maxwells
28 000
Énergie magnétique du moteur
WS-1
0,657
Facteur de force
NA-1
7,9
Hauteur du bobinage
mm
4
Hauteur de l'entrefer
mm
5
Masse de l'aimant
g
850
Masse équipage mobile
g
3,2
Masse du haut parleur
g
1 960
Impédance nominale
Ω
8
Fréquence de résonance
Hz
380
Facteur de qualité mécanique
Qms
5,1
Facteur de qualité électrique
Qes
1,7
Facteur de qualité total
Qts
0,57
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
180
- Boomer : 27 cm asservi 3A - W100AS
Caractéristiques
Unités
Valeurs
Puissance nominale
W
100
Puissance maximale
W
120
Bande passante
Hz
-
Niveau d'efficacité caractéristique
dB
-
Diamètre nominal hors tout
mm
295
Diamètre bobine mobile
mm
50
Diamètre ouverture baffle
mm
234
introduction dans l'entrefer
gauss
-
Flux dans l'entrefer
Maxwells
-
Energie magnétique du moteur
WS-1
-
Facteur de force
NA-1
-
Hauteur du bobinage
mm
-
Hauteur de l'entrefer
mm
-
Masse de l'aimant
g
-
Masse équipage mobile
g
-
Masse du haut parleur
g
3100
Impédance nominale
Ω
4
Fréquence de résonance
Hz
-
Facteur de qualité mécanique
Qms
-
Facteur de qualité électrique
Qes
-
Facteur de qualité total
Qts
-
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
-
• Dimensions (H x L x P) : 46 x 30 x 21 cm
• Volume acoustique : 16 dm3
• Poids unitaire : 22 kg
Réglage "Room Control" du registre grave par commutateur à 4 positions à l'arrière :
• A : Au sol dans l'angle de la pièce • B : Surélevée dans l'angle de la pièce > 50 cm • C : Au sol le long d'un mur • D : Surélevée sur un meuble le long d'un mur
