L'enceinte Bass-reflex se différencie de l'enceinte close par la présence d'un ou plusieurs évents. Le Bass-reflex utilise le principe du résonateur de Helmholtz constitué d'un volume interne et d'un évent qui débouche vers l'extérieur, dans sa formule la plus simple.
Le principe du Bass-reflex est de récupérer les ondes sonores émises à l'intérieur de la charge par la dépression à l'arrière du haut parleur grave (équivalente à la pression vers l'avant) pour les restituer en phase avec les ondes sonores émises frontalement.
La dénomination Bass-reflex vient de l'anglais reflex (refléter), l'idée étant de refléter le son qui est à l'intérieur du caisson tel un miroir qui renvoie l'image originale. On ajuste l'accord de l'évent (pour éviter des déphasages marqués) sur une zone de fréquence où le déplacement de la membrane est tenu, presque nul, le rayonnement sonore étant alors relayé par l'évent de façon à réduire au mieux la distorsion dans le grave au voisinage de la fréquence de résonance.
Le volume de l'enceinte et l'accord de l'évent (profondeur, diamètre) sont déterminés par les caractéristiques du haut-parleur. Les travaux de Thiele & Small ont permis de déterminer un certain nombre de paramètres techniques utilisés dans le calcul des charges de tous types... Tous les HP ne sont en effet pas adaptés au Bass-reflex. Pour défricher grossièrement, on dira qu'un haut-parleur ayant un QTS compris entre 0,25 et 0,45 fonctionne en Bass-reflex, mais il est possible d'utiliser des haut-parleurs ayant un QTS plus petit que 0,25 si le VAS du haut-parleur est élevé.
• Impédance d'entrée : 8 Ω
• Puissance nominale : 100 W
• Puissance maximale : 150 W
• Sensibilité (pour 1 W à 1 m) : 93 dB
• Domaine nominal de fréquences : 50 à 20 000 Hz
• Fréquence de coupure : 5000 Hz
- Tweeter : Piezo + lentilles acoustiques
- Boomer : 27 cm 3A - W150
Caractéristiques
Unités
Valeurs
Puissance nominale
W
150
Puissance maximale
W
200
Bande passante
Hz
25-2000
Niveau d'efficacité caractéristique
dB
93
Diamètre nominal hors tout
mm
295
Diamètre bobine mobile
mm
38
Diamètre ouverture baffle
mm
234
Introduction dans l'entrefer
gauss
14 200
Flux dans l'entrefer
Maxwells
102 000
Énergie magnétique du moteur
WS-1
0,620
Facteur de force
NA-1
11,87
Hauteur du bobinage
mm
14
Hauteur de l'entrefer
mm
6
Masse de l'aimant
g
850
Masse équipage mobile
g
18
Masse du haut parleur
g
2 800
Impédance nominale
Ω
8
Fréquence de résonance
Hz
40
Facteur de qualité mécanique
Qms
3,43
Facteur de qualité électrique
Qes
1,77
Facteur de qualité total
Qts
0,42
Compliance de la suspension
10-3 MN-1
-
Température max de bobine mobile
C
180
• Dimensions (H x L x P) : 65 x 38 x 31 cm
• Poids unitaire : ?

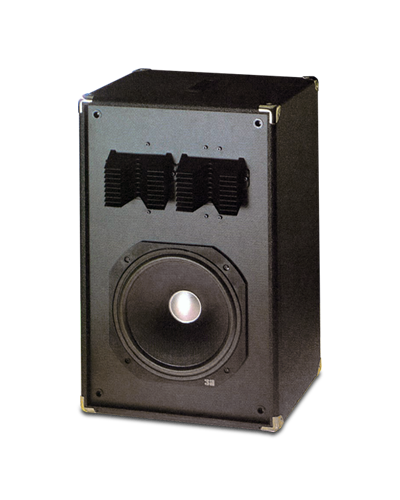

La série « Pro » a été étudiée pour les discothèques mobiles et les instruments de musique à amplification.
Art & Acoustique Appliquée
